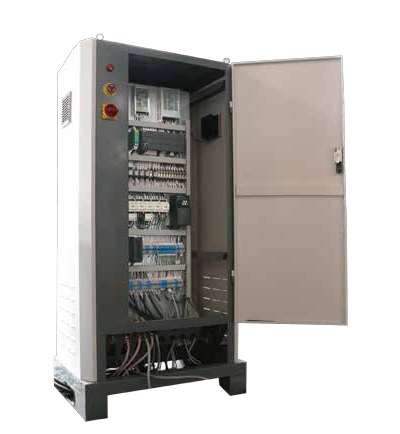

等离子自动焊接控制系统


在实际生产焊接过程中,为完成不同产品的复杂焊接任务,要对相关的焊接参数和运动参数进行匹配,并通过集中控制器来实施。该控制系统是完成多任务纵/环焊缝焊接的中枢。系统采用德国西门子PLC作为主控单元;采用多模块集中控制方式,通过编程对相关的焊接参数和运动参数进行协调通讯;并选用较大的工程控制柜,柜内具备通风、防尘、散热、抗干扰等功能;通过线槽合理地安装各功能模块和开关元件;柜体边缘有防尘隔条,可对工作现场的粉尘有效隔离,避免粉尘进入控制系统沉积在元器件上而造成器件失灵。

该控制系统具有运行稳定、编程简便、界面直观、维护方便、抗干扰能力强等特点。控制系统的输入电压为三相380V/50Hz或单相220V/50Hz,电压波动±10%之内,超过范围建议增加稳压电源。

特 点

系统采用PLC和触摸屏控制,具有以下优点:

·良好的品质保证,超强的抗干扰能力;

·使用简单,维护方便,容易改造;

·良好的人机沟通环境;

·焊枪/工件焊接速度调整及显示;

·焊接电流、电压显示;

·焊接启动/停止控制;

·焊枪/工件位置调整点动控制;

·焊接/模拟功能;

·其他任务的控制(如视频监视、等离子流量控制等)

·参数编程和存储,可存储30组参数;

·程序锁定功能;

·直流/脉冲等焊接工艺选择;

·行走速度控制;

·送丝运动控制(送丝速度、送丝滞后时间、回抽时间,可设定增量)

·横摆控制(开关、摆宽、摆速、左右停留时间、横摆偏移量等)

·弧长控制(开关、自动跟踪滞后时间、跟踪弧压、弧压增量、灵敏度等)
